Use Case Model

           Use Case Diagram คือเเผนภาพที่ใช้เเสดงปฎิสัมพันธ์ระหว่างระบบงานเเละสิ่งที่อยู่นอกระบบงาน และเเสดงให้เห้นถึงส่วนประกอบทั้งหมด หรือ ภาพรวมของระบบ เป็นรากฐานในการเริ่มต้นการวิเคราะห์ระบบ โดยค้นหาคำว่าระบบทำอะไร โดยไม่สนใจกลไกการทำงานหรือเทคนิคการทำงานเปรียบเสมือน "กล่องดำ"

Use Case Diagram

ส่วนประกอบของ Use Case Diagram

Actor

           Actor คือ ผู้ใช้งาน หรือบุคคลที่เกี่ยวข้องกับระบบ โดย actor จะเป็นบุคคลหรือระบบภายนอกอื่นๆก็ได้

Use Case

           Use Case คือ งานหรือเป้าหมายเฉพาะที่ระบบต้องบรรลุ โดยผู้ที่กำหนดหรือต้องการบรรลุเป้าหมายนั้นคือผู้ใช้งานหรือ Actor

Relationship

           ความสัมพันธ์ระหว่างผู้ใช้ (actor) และระบบ (Use Case) แสดงด้วยเส้นตรง เรียกว่า association line

System Boundary

           เป็นขอบเขตของระบบ แบ่งขอบเขตระหว่างระบบและผู้ใช้ สัญลักษณ์เป็นรูปสี่เหลี่ยมโดยมีขื่อระบบระบุไว้ด้านใน

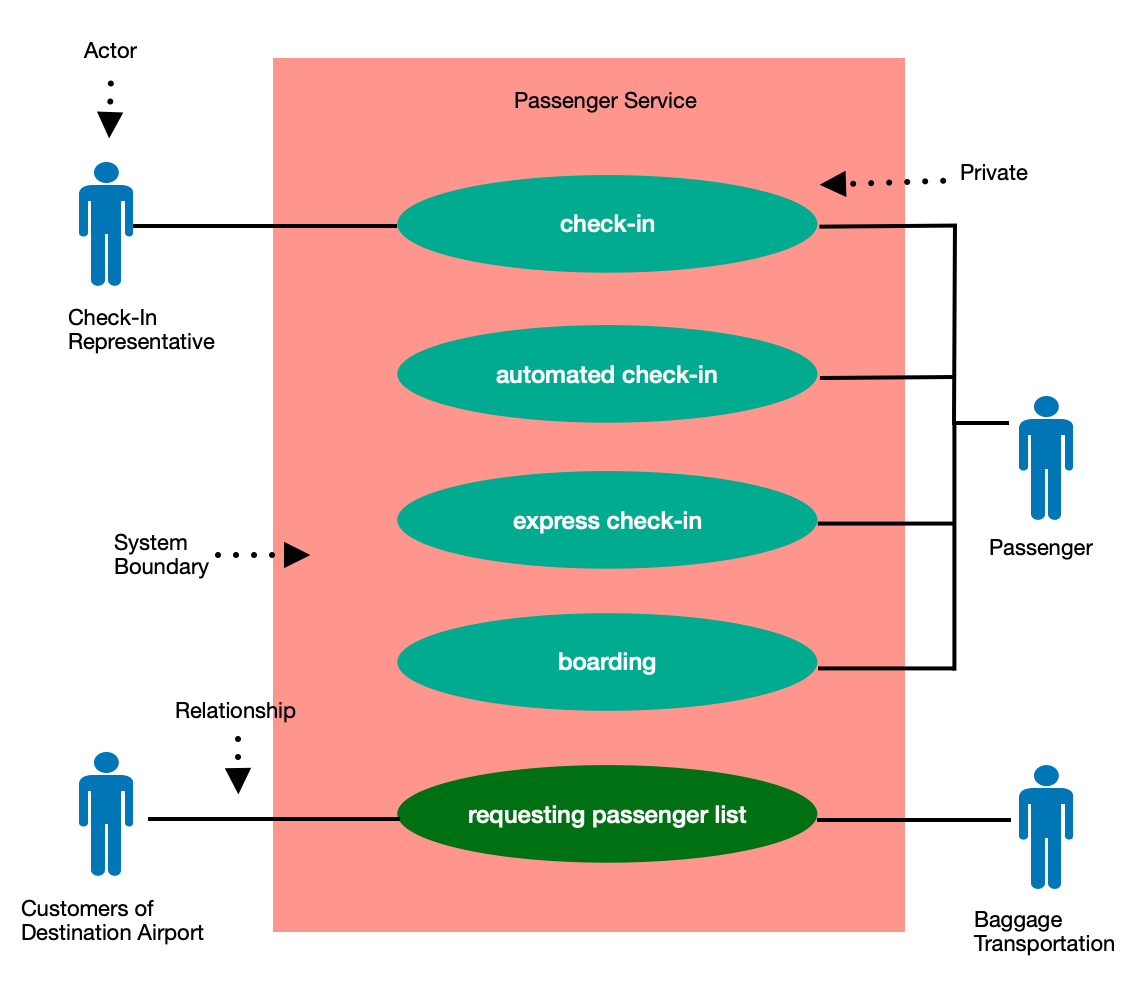

ตัวอย่างการเขียน Use Case Model
